山東鴻達鐵力士系列QTZ63C(5013、5211).6噸塔式起重機是滿足GB/T5031<<塔式起重機>>和GB5144<<塔式起重機安全規程>>等標準設計的加強型塔式起重機，額定起重力矩63t·m ，最大起重量為6噸，有 TC5211、TC5013等類型。
QTZ63C(5013、5211).6噸塔式起重機起升機構變極調速，回轉機構為變頻調速機構，變幅機構行星齒減速機內置卷筒，電控系統采用進口元件，安全保護裝置為機械式或機電一體化產品，齊全可靠，該機具有固定、行走、附著、內爬等工作型式，可滿足城市中高層建筑、工業廠房、電站水壩、橋梁等各種建筑施工的需要。
QTZ63C(5013、5211)塔式起重機技術性能表 Table 2.1 Technical performance list
|
機構工作級別
Working grades for mechanism |
起升機構Hoisting mechanism |
M5 |
|
回轉機構Slewing mechanism |
M4 |
|
變幅機構Trolley travelling mechanism |
M4 |
|

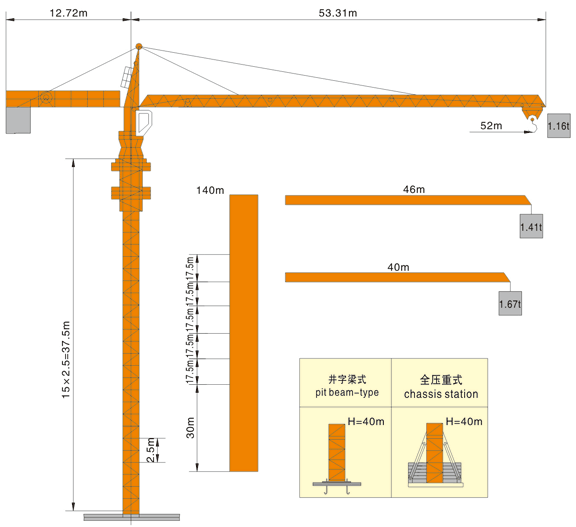

起升高度
Hoisting height (m)
|
倍率
Multiplying |
底架式
Undercarriage
stationary
|
獨立固定式
Independent stationary |
附著式
Attached |
|
井字梁
pit beam-type |
預埋
支腿式
Pre-embed
support leg |
|
|
40 |
40 |
40 |
140 |
|
a=4 |
40 |
40 |
40 |
70 |
|
最大起重量（t）
Max. hoisting capacity (t) |
6 |
|
幅度 Radius (m) |
最大幅度Max. radius |
50 |
|
最小幅度Min. radius |
3 |
|
起升機構
Hoisting mechanism |
倍率Multiplying |
a=2 |
a=4 |
|
起重量(t)
Hoisting capacity(t) |
1.5 |
3 |
3 |
3 |
6 |
6 |
|
速度（m/min）
Speed (m/min) |
80 |
40 |
10 |
40 |
20 |
5 |
|
功率 (KW)
Power (kW) |
24/24/5.4 |
|
變幅機構
Trolley travelling mechanism |
速度（m/min）
Speed (m/min) |
40/20 |
|
功率(kw)
Power (kW) |
3.3/2.2 |
|
回轉機構
Slewing mechanism |
速度（r/min）
Speed (r/min) |
0~0.62 |
|
力矩電機
Moment motor |
堵轉力矩
(Nm)
Torque(Nm) |
95 |
|
繞線電機
Rounding-
line motor |
功率(kw)
Power (kW) |
5.5 |
|
頂升機構
Climbing mechanism |
速度(m/min)
Speed (m/min) |
0.6 |
|
功率(kw)
Power (kW) |
5.5 |
|
液壓系統額定工作壓力(Mpa)
Rated working pressure for hydraulic system (Mpa) |
25
|
|
平衡重
Counter-weight |
起量臂長
Jib length（m） |
52 |
|
平衡重（t）
Counter-weight |
11.475 |
|
總功率（KW）
Total power(KW) |
32.8 |
|
軸距（m）
Axle gauge(m) |
4.5×4.5 |
|
工作溫度（℃）
Operating temperature(℃) |
-20~+40 | |
